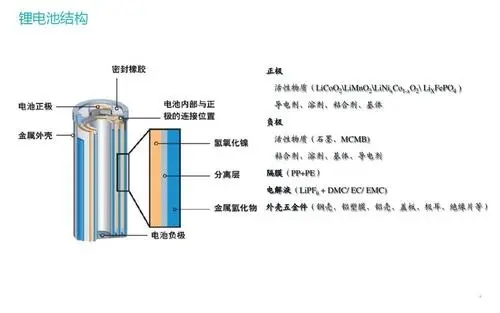

電池充電和放電一次就稱為一個循環(huán)，循環(huán)使用壽命是衡量電池壽命性能的一個重要指標(biāo)。影響鋰離子電池循環(huán)壽命的因素內(nèi)在的根本原因，就是參與能量轉(zhuǎn)移的鋰離子數(shù)量在不斷減少。而電池當(dāng)中的鋰元素總量并未減少，而是“活化”的鋰離子少了，它們被禁錮在了某些地方或傳輸通道被堵塞了，不能自由的參與充放電的過程。具體包括：
（1）金屬鋰的析出：一般發(fā)生在負(fù)極表面，鋰離子在遷移到負(fù)極表面時，部分鋰離子沒有進(jìn)入負(fù)極活性物質(zhì)形成穩(wěn)定的化合物，而是獲得電子后沉積在負(fù)極表面成為金屬鋰，并且不再參與后續(xù)的循環(huán)過程，導(dǎo)致容量下降。比如過充電或負(fù)極材料不足的時候，負(fù)極不能容納從正極遷移過來的鋰離子，導(dǎo)致金屬鋰的沉積發(fā)生；大倍率充電時，由于鋰離子短時間內(nèi)到達(dá)負(fù)極的數(shù)量過多，造成通道堵塞和析出。（2）正極材料的分解：正極材料的含鋰金屬氧化物在長期的使用過程中會不斷的分解，產(chǎn)生一些電化學(xué)惰性物質(zhì)以及一些可燃性氣體，破壞了電極間的容量平衡，造成容量的不可逆損失。（3）電極表面的SEI膜：碳負(fù)極材料，在初次循環(huán)過程中，電解液會在電極表面形成一層固態(tài)電解質(zhì)(SEI)膜， SEI膜的形成過程會消耗鋰離子，并且SEI膜并不是穩(wěn)定不變的，會在循環(huán)過程中不斷的破裂，露出來新的負(fù)極表面再與電解質(zhì)反應(yīng)形成新的SEI膜，這樣會不斷造成鋰離子和電解質(zhì)的持續(xù)損耗，導(dǎo)致電池的容量下降。另外，SEI膜鋰離子擴(kuò)散孔道可能堵塞，這也會造成電池容量的下降。（4）電解液的損耗：在不斷的循環(huán)過程中，電解液會不斷發(fā)生分解和揮發(fā)，導(dǎo)致電解液總量減少，不能充分的浸潤正負(fù)極材料，充放電反應(yīng)不完全，造成實際使用容量的下降。此外，電解液中如果含有一定量的水，水會與LiFP6發(fā)生化學(xué)反應(yīng)，生產(chǎn)LiF和HF，HF進(jìn)而又破壞SEI膜，生成更多的LiF，造成LiF沉積，不斷的消耗活性的鋰離子，造成電池循環(huán)壽命下降。（5）隔膜阻塞或損壞：在鋰離子電池循環(huán)過程中，隔膜逐漸干涸失效也是容量衰退的一個原因。由于隔離膜的干涸，電池的歐姆內(nèi)阻增大，導(dǎo)致充放電通道堵塞，充放電不完全，電池容量無法回復(fù)到初始狀態(tài)，大大降低了電池的容量和使用壽命。（6）正負(fù)極材料脫落：正負(fù)極的活性物質(zhì)，是通過粘結(jié)劑固定在基體上面的，在長期使用過程中，由于粘結(jié)劑的失效以及電池受到機(jī)械振動等原因，正負(fù)極的活性物質(zhì)不斷脫落，進(jìn)入電解質(zhì)溶液，這導(dǎo)致能夠參與電化學(xué)反應(yīng)的活性物質(zhì)不斷減少，電池的循環(huán)壽命不斷下降。粘結(jié)劑的長期穩(wěn)定性和電池良好的機(jī)械性能，將能夠延緩電池循環(huán)壽命的下降速度。
